CleanTrol

Geräte

Reinigungskontrolle in Sekunden

CleanTrol ist ein elektrochemisches Messgerät zur Bestimmung der Sauberkeit metallischer Oberflächen von Teilen. CleanTrol wird zur Bewertung von Reinigungsprozessen sowie zur Eingangskontrolle eingesetzt.

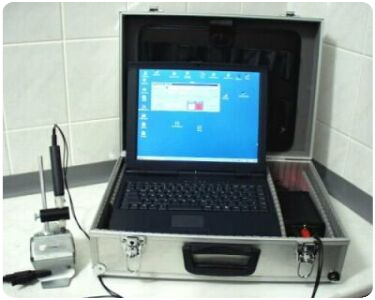

Das mobile Messgerät kann im Labor und in der Fertigung verwendet werden. CleanTrol besteht aus Sensor (Messzelle mit Elektroden und Elektrolyt), Messmodul (Elektronikteil) und Verbindungskabeln. Es wird an einen PC / Laptop angeschlossen.

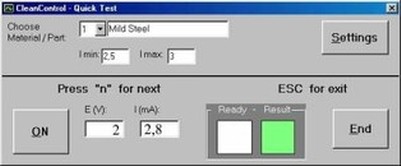

Nach Einstellung der Vorgaben wird der Sensor einfach auf das Teil aufgesetzt. 10 Sekunden später zeigt die Software an, ob die Sauberkeit der Bauteiloberfläche Ihren Erfordernissen entspricht.

Messergebnisse außerhalb der Vorgaben werden durch eine rote Anzeige kenntlich gemacht. Kontrollvorgaben und Elektrolyt hängen von den untersuchten Teilen (Werkstoffen) ab. Der Schnelltest kann von jedem Werker nach kurzer Einarbeitung durchgeführt werden.

technische Anforderungen an Ihren PC:

ECMC

  • Stabmaßzelle, Zellenkörper aus Acrylglas

  • diverse Meßblenden für Meßflächen 0,8 mm2 bis 12 mm2

  • Referenzelektrode (RE): gesättigte Kalomelelektrode

  • Gegenelektrode (GE): Platindraht

  • Elekrolyt: frei wählbar

EC-Modul

  • Externes Meßelektronik-Modul, inkl. Steckernetzteil

  • Potentialbereich -3 V bis +3 V, max. Zellenstrom ± 10 mA

  • 12-bit-Genauigkeit, Auflösung: ± 1,5 mV, ± 1 µA

  • Meßbereiche und Durchlaufzeit frei wählbar

  • Anschlüsse an EC-MiniCell und PC-Schnittstelle (COM)

EC-Software

  • 32-bit-Programm, grafische Oberfläche, Mausbedienung

  • Steuerung von EC-Modul und EC-MiniCell,

  • Aufnahme und Darstellung der Meßkurven, verschiedene Meßmodi

  • Diagrammgestaltung nach Nutzervorgaben

  • Druck eines Meßprotokolls

  • Offenes Programm gestattet Weiterverarbeitung der Meßdaten,

  • z.B. unter Excel

PC

PC oder Notebook, 8 MB RAM, freie serielle Schnittstelle, ab WIN´95
